Под нашими городами и через просторы ландшафтов протянулась обширная сеть силовых кабелей, формирующая кровеносную систему современной цивилизации. Однако эти кабели не могут прокладываться одним непрерывным участком. Там, где их необходимо соединять, наращивать или ремонтировать, в игру вступает критически важный компонент: кабельная муфта, также известная как соединительная или промежуточная муфта. Это часто незаметное устройство выполняет удивительный инженерный подвиг — оно должно безупречно воспроизводить электрическую, механическую и экологическую целостность оригинального кабеля, создавая невидимое звено в энергетической цепи, столь же прочное и надежное, как и сам кабель.
Анатомия муфты: Не просто соединение
Кабельная муфта — это сложная, многослойная система, спроектированная для восстановления полной структуры кабеля. Ее основные компоненты работают согласованно:
Соединение жил: Сердце муфты — место встречи двух токопроводящих жил кабеля. Это достигается с помощью опрессовки (использование высокого давления для создания соединения, аналогичного холодной сварке), болтового соединения или, для некоторых применений, термитной сварки. Это соединение должно обладать низким электрическим сопротивлением и высокой механической прочностью.
Контроль электрического поля: Самая критическая электрическая функция. Когда полупроводящий экран высоковольтного кабеля удален, электрическое поле, которое было равномерно радиальным, концентрируется на этой точке. Муфта использует слой контроля электрического поля — часто это точно сформированный контрольный конус из проводящего материала или материала с высокой диэлектрической проницаемостью — чтобы выровнять это поле, предотвращая интенсивные локальные нагрузки, которые привели бы к частичным разрядам и eventualному пробою изоляции.
Восстановление изоляции: Муфта должна восстановить основную изоляционную систему кабеля. Обычно это делается с помощью изоляционных лент (EPR или резиновых), предварительно отформованных резиновых компонентов или термоусаживаемых или холодноусаживаемых трубок из таких материалов, как сшитый полиэтилен (XLPE) или силиконовая резина. Эта новая изоляция должна соответствовать или превосходить диэлектрическую прочность оригинального кабеля.
Герметизация и механическая защита: Прочная, водонепроницаемая и часто газоплотная герметизация имеет paramountное значение для предотвращения проникновения влаги, которая является основной причиной долговременных отказов. Это достигается с помощью нескольких барьеров: мастичных уплотнений, гидроизоляционных лент и общей внешней оболочки. Для муфт, прокладываемых в земле, стеклопластиковая или залитая эпоксидной смолой оболочка обеспечивает механическую защиту от раздавливания, повреждений при раскопках и грызунов.
Ритуал монтажа: Точность в полевых условиях
Надежность муфты в равной степени зависит как от проекта, так и от монтажа. Этот процесс — тщательный ритуал:
Подготовка кабеля: Концы кабеля зачищаются с хирургической точностью, обнажая жилу и аккуратно ступенчато удаляя полупроводящий экран и изоляцию на заранее определенную длину.
Сборка муфты: Каждый компонент — от соединителя жилы до системы контроля поля и изоляционных слоев — собирается в определенной последовательности на подготовленном кабеле.
Герметизация системы: Наносятся окончательные внешние барьеры, создавая полную экологическую защиту.

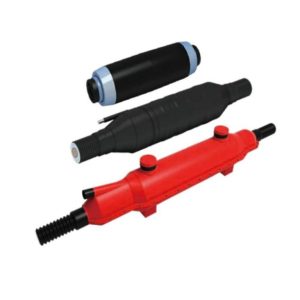

Типы муфт: Выбор правильного инструмента для задачи
Технологии муфт значительно эволюционировали, предлагая различные решения для различных нужд:
Термоусаживаемые муфты: Используют полимерные трубки, которые радиально сжимаются при нагреве, плотно облегая кабель. Часто имеют герметизирующую внутреннюю прослойку, которая плавится, образуя водонепроницаемый барьер.
Холодноусаживаемые муфты: Состоят из предварительно растянутых резиновых компонентов, надетых на removable-ую спираль. Монтаж быстрый и не требует инструментов; простое вытягивание спирали позволяет муфте упруго сжаться на кабеле. Эта технология известна своей надежностью и стабильностью.
Предварительно отформованные зажимные муфты: Используются для прямых соединений полимерных кабелей, они натягиваются на подготовленные концы кабеля, а внутренние компоненты обеспечивают контроль поля и герметизацию.
Заливные / Эпоксидные муфты: Предполагают заливку двухкомпонентной изоляционной смолы в форму или короб вокруг соединения жил. После отверждения смола образует сплошную, водонепроницаемую изоляционную систему.
Испытания и валидация: Гарантия тридцатилетнего срока службы
Перед использованием системы муфт проходят жесточайшие испытания, моделирующие десятилетия службы. Они подвергаются:
Термическим циклам: Многократному нагреву и охлаждению для проверки стабильности материалов и интерфейсов.
Циклам нагрузки: Пропусканию высокого тока в сочетании с термическими циклами, проверяя соединение жил и изоляцию в условиях, близких к реальным.
Высоковольтным испытаниям и испытаниям на частичные разряды: Для проверки целостности изоляции и отсутствия внутренней деградации.
Испытаниям на погружение в воду и влаготеплостойкость: Для подтверждения долгосрочной эффективности экологических уплотнений.
От самых глубоких тоннелей метро до протянувшихся через сельскую местность воздушных линий, кабельные муфты — это молчаливые, незаменимые стражи непрерывности нашего электроснабжения. Они представляют собой идеальное слияние науки о материалах, электрической физики и точного мастерства. В следующий раз, когда вы щелкнете выключателем и свет мгновенно загорится, вспомните о сети кабелей — и о скромных, но высокотехнологичных муфтах, которые их соединяют, — безупречно работающих невидимо, чтобы доставить энергию, определяющую наш современный мир.
