В мире промышленного движения — где краны перемещаются по верфям, автоматизированные челноки мчатся по складам, а роботизированные манипуляторы точно перемещаются — электроэнергия и данные должны надежно поступать к движущемуся оборудованию. Стандартные кабели, предназначенные для стационарной установки, быстро выйдут из строя под постоянным воздействием изгибов, скручиваний и истирания. Это область применения намоточных кабелей — специализированного класса кабелей, разработанных с нуля не только для проведения электричества или сигналов, но и для работы в условиях непрерывного движения. Это не просто провод, а важнейший механический компонент, служащий динамичной, гибкой связью между стационарным источником питания и мобильным оборудованием.

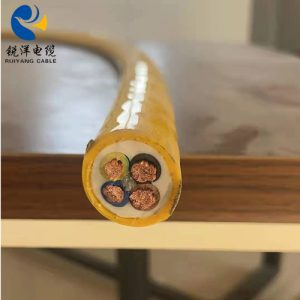

При проектировании намоточного кабеля первостепенное значение придается механической прочности, достигаемой за счет применения специальных методов материаловедения и геометрических решений.
● Сверхгибкие проводники: Проводники изготавливаются из тонкожильного высокочистого медного провода (часто бескислородного). Последовательность жил соответствует наиболее гибким классам (например, класс 5 или 6), где множество тонких проводов объединены для распределения изгибающего напряжения и предотвращения упрочнения и обрыва из-за усталости.
● Специализированная многослойность и наполнители: Отдельные изолированные жилы скручиваются вместе с короткой, оптимизированной длиной скручивания. Вместо жесткого центрального наполнителя, в продольном направлении интегрированы высокопрочные элементы, такие как арамидная нить. Эта нить воспринимает растягивающую нагрузку при вытягивании и скручивании, защищая электрические проводники от повреждений, вызванных растяжением.
● Прочная, но гибкая оболочка: Внешняя оболочка — первая линия защиты. Для её изготовления предпочтительны такие материалы, как полиуретан (PUR), благодаря их исключительной устойчивости к истиранию, маслам, химическим веществам и атмосферным воздействиям, а также сохранению гибкости даже при низких температурах. Для менее требовательных условий эксплуатации могут использоваться специально разработанные ПВХ или термопластичные эластомеры (TPE).
● Конструкции, устойчивые к скручиванию: Для применений, где кабель скручивается вдоль своей оси (например, на вращающейся платформе), внутренняя конструкция спроектирована таким образом, чтобы быть сбалансированной по крутящему моменту. Это включает в себя специальную экранировку (плетеную, а не фольгированную) и расположение сердечников, позволяющее кабелю поглощать вращательные силы без повреждения внутренних компонентов.
Кабели для намотки классифицируются по основному типу механических нагрузок, которым они должны подвергаться, что и определяет их конструкцию.
● Кабели с изгибом/натяжением: предназначены для кабелей, перемещающихся взад и вперед по шкиву или барабану в одной плоскости и подвергающихся многократным циклам изгиба. Они широко используются на крановых тележках, штабелирующих кранах и автоматизированных транспортных средствах (AGV). Приоритет отдается малому минимальному радиусу изгиба и превосходной горизонтальной гибкости.
● Катушки с кручением/скручиванием: наиболее требовательный класс, разработанный для выдерживания вращательных сил на 360° в дополнение к изгибу. Используются в таких областях применения, как экскаваторы, лебедки с вращающимися головками и морское оборудование, подверженное волновому воздействию. Они имеют центральный, разгружаемый сердечник и специальную многослойную структуру для предотвращения деформации внутренних компонентов.
● Катушки с комбинированным натяжением: предназначены для сложных трехмерных движений, встречающихся в сложных роботизированных манипуляторах или портальных системах, где изгиб, скручивание и переменное натяжение происходят одновременно.
Намотанный кабель не может быть отделен от катушки или системы кабелеукладчика. Производительность и срок службы кабеля зависят от правильной интеграции с этим оборудованием.
● Кабелеукладчики (энергетические цепи): Направляют и защищают кабель по заданной траектории, контролируют радиус изгиба и предотвращают запутывание или неустойчивые выступы.
● Пружинные, моторные или гравитационные катушки: Эти устройства управляют намоткой и втягиванием кабеля, поддерживая надлежащее натяжение. Кабель должен быть совместим с диаметром барабана катушки (который определяет минимальный радиус изгиба) и механизмом контроля натяжения.
● Ключевые факторы совместимости: Внешний диаметр кабеля, вес, минимальный радиус изгиба и жесткость на кручение должны соответствовать техническим характеристикам намоточного оборудования. Несовместимость приведет к преждевременному выходу кабеля из строя.
Намотка кабелей обеспечивает мобильность в широком спектре тяжелой и высокоточной промышленности.
● Обработка материалов и логистика: портовые краны (судно-береговые, ричтраки), автоматизированные системы хранения и поиска (AS/RS), штабелеукладчики и разгрузчики для сыпучих материалов.
● Тяжелая техника: горнодобывающие экскаваторы, тоннелепроходческие машины (ТПМ), мобильные дробилки и лесозаготовительная техника.
● Сцена и развлечения: подвижные фермы и автоматизированные осветительные установки в театрах и концертных залах.
● Производство и автоматизация: роботизированные рабочие ячейки, станки с ЧПУ для смены инструмента и автоматизированные сборочные линии с подвижными портальными кранами.
● Возобновляемая энергия: динамическая прокладка кабелей для систем слежения за солнцем и управление кабелями на судах для установки морских ветротурбин.
Наиболее частой причиной сбоев в системе является неправильный выбор кабеля. Ключевые критерии выбора включают:
● Профиль движения: Точно укажите тип (изгиб, скручивание, комбинация), скорость, ускорение и частоту циклов.
● Механические характеристики: Определите минимальный радиус изгиба, растягивающую нагрузку и требуемую стойкость к истиранию/химическому воздействию.
● Электрические/информационные требования: Укажите напряжение, ток, количество жил, экранирование для сигналов и необходимость использования гибридных конструкций (питание + данные/оптоволокно).
● Условия окружающей среды: Диапазон температур, воздействие УФ-излучения, масел, растворителей или соленой воды.
Даже идеальный кабель имеет ограниченный срок службы при изгибах, исчисляемый миллионами циклов в заданных условиях. Правильная установка — избегание мест защемления, обеспечение плавных переходов в несущую конструкцию и правильное крепление — имеет решающее значение для достижения этого заявленного срока службы.
Намоточные кабели представляют собой результат слияния электротехники и материаловедения для решения фундаментальной задачи: обеспечения надежной передачи энергии и данных оборудованию, которое постоянно находится в движении. Это не товары массового производства, а высокоточные инженерные решения, разработанные с учетом конкретных профилей движения. Понимая их уникальную конструкцию, различные типы движения, которые они обслуживают, и критическую важность системной интеграции, инженеры и ремонтные бригады могут гарантировать, что линия электропередачи для их наиболее динамичного оборудования останется бесперебойной, обеспечивая эффективность, безопасность и бесперебойную работу в самых сложных условиях.
