В мире, где все большее значение приобретают беспроводные технологии, коаксиальный кабель (часто сокращенно «коаксиальный») остается незаменимым и превосходным средством передачи высокочастотных электрических сигналов с минимальными потерями и помехами. От кабельного телевидения и широкополосного интернета до подключения критически важной радио-, спутниковой и сотовой инфраструктуры, коаксиальный кабель разработан для одной основной цели: сохранения целостности сигнала на расстоянии. Его уникальная многослойная конструкция создает самодостаточную линию передачи, защищая ценный сигнал от электромагнитного хаоса внешнего мира. Для приложений, где надежность, пропускная способность и четкость сигнала имеют первостепенное значение, коаксиальный кабель остается золотым стандартом.

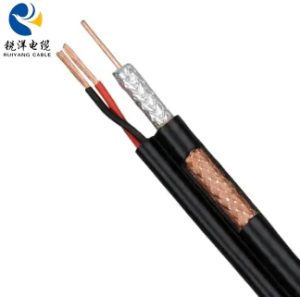

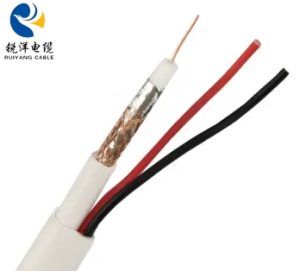

Эффективность коаксиального кабеля обусловлена его точной концентрической конструкцией. От центра к краям:
● Центральный проводник: Одиночный сплошной или многожильный провод, обычно изготовленный из меди, стали с медным покрытием (CCS) или посеребренной меди. Он передает сигнальное напряжение. Многожильная структура повышает гибкость патч-кабелей.
● Диэлектрический изолятор: Слой непроводящего материала (например, сплошного полиэтилена, вспененного полиэтилена или пластика с воздушным зазором), который окружает и точно задает расстояние между центральным проводником. Он поддерживает постоянное сопротивление (обычно 50 или 75 Ом) и предотвращает короткое замыкание сигнала на экран.
● Экран: Критический барьер против помех. Он состоит из одного или нескольких слоев:
1. Braid Shield: A mesh of woven bare or tinned copper wires. Provides good flexibility and moderate shielding effectiveness (e.g., 70-95% coverage).
2. Foil Shield: A thin layer of aluminum bonded to a polyester backing. Provides 100% coverage against high-frequency interference but is less flexible.
3. Combination Shields (e.g., RG-6): Most modern cables use both a foil and a braid shield (dual or quad-shield) for maximum protection against both Electromagnetic Interference (EMI) and Radio Frequency Interference (RFI).
● Куртка: Прочный внешний защитный слой, изготовленный из ПВХ, полиэтилена (ПЭ) или материалов с низким уровнем дымовыделения и нулевым содержанием галона (LSZH). Она защищает от влаги, истирания, УФ-излучения (при использовании на открытом воздухе) и механических повреждений.
Коаксиальная конструкция представляет собой функциональное применение принципа клетки Фарадея. Внешний экран, при надлежащем заземлении на приемном конце, выполняет две ключевые функции:
● Сдерживает сигнал: электромагнитное поле, генерируемое сигналом на центральном проводнике, локализуется между проводником и экраном, предотвращая его излучение и возникновение помех для других устройств.
● Исключает помехи: внешний электромагнитный шум перехватывается экраном и безвредно отводится на землю, прежде чем он сможет индуцировать ток на центральном проводнике и исказить желаемый сигнал. Это измеряется как эффективность экранирования в децибелах (дБ).
Характеристическое сопротивление кабеля – его важнейшее электрическое свойство, определяемое соотношением диаметров внутреннего проводника и экрана, а также диэлектрической постоянной изолятора.
● Кабель 75 Ом: стандарт для видео- и вещательных приложений (кабельное телевидение, спутниковое телевидение, системы видеонаблюдения). Оптимизирован для минимизации потерь сигнала (затухания) на заданной частоте, что делает его идеальным для передачи сигналов от антенны или приемника.
● Кабель 50 Ом: стандарт для передачи данных и радиочастотных (РЧ) приложений (компьютерные сети, двухсторонняя радиосвязь, сотовые системы, измерительное оборудование). Представляет собой компромисс между низкими потерями и высокой мощностью.
• RG-6/U: Распространенный стандарт для спутникового, кабельного телевидения и широкополосного интернета в жилых домах. Имеет двойное экранирование (фольга + оплетка) и широко доступен.
• RG-11/U: Более толстая версия RG-6 с меньшими потерями, используемая для более длинных кабельных трасс в больших домах или коммерческих объектах.
• RG-59/U: Более старый, более тонкий стандарт с большими потерями, в настоящее время в значительной степени замененный RG-6, но все еще встречающийся в некоторых устаревших системах видеонаблюдения.
• Серия LMR® (например, LMR-400): Класс гибких кабелей сотовой связи и радиосвязи с низкими потерями, имеющих цельный медный сердечник и усовершенствованный вспененный диэлектрик, необходимый для профессиональной беспроводной инфраструктуры.
• Трехжильный кабель: Имеет второе экранирование в виде оплетки поверх основного экрана, обеспечивая еще большую помехоустойчивость для критически важных приложений вещания и измерений.
Рабочие характеристики коаксиального кабеля могут быть испорчены неправильной установкой.
● Радиус изгиба: Избегайте резких изгибов (перегибов), которые деформируют диэлектрик и изменяют импеданс, вызывая отражения сигнала.
● Разъемы: Должны соответствовать как типу кабеля, так и его импедансу (например, F-тип для кабельного телевидения, BNC для видео/тестового оборудования, N-тип для радиочастотного оборудования). Правильная обжимка или сжатие необходимы для обеспечения целостности экрана.
● Заземление: Для стационарных наружных установок (например, спутниковых антенн) экран кабеля должен быть надлежащим образом заземлен для защиты от скачков напряжения, вызванных молнией.
Хотя оптоволокно превосходит его по пропускной способности и дальности передачи данных, а Wi-Fi обеспечивает удобство для мобильной связи, коаксиальный кабель сохраняет доминирующее положение на стыке стоимости, надежности и высокочастотных характеристик. Его элегантная самоэкранирующаяся конструкция решает фундаментальную проблему чистой передачи сигнала в условиях сильных помех. От кабельного ресивера в вашей гостиной до антенны на вышке сотовой связи коаксиальный кабель передает сигналы, которые нас соединяют, с четкостью и надежностью, доказывая, что иногда лучшая технология – это та, которая совершенствовалась десятилетиями стабильной, экранированной работы.
