Заземляющая коробка

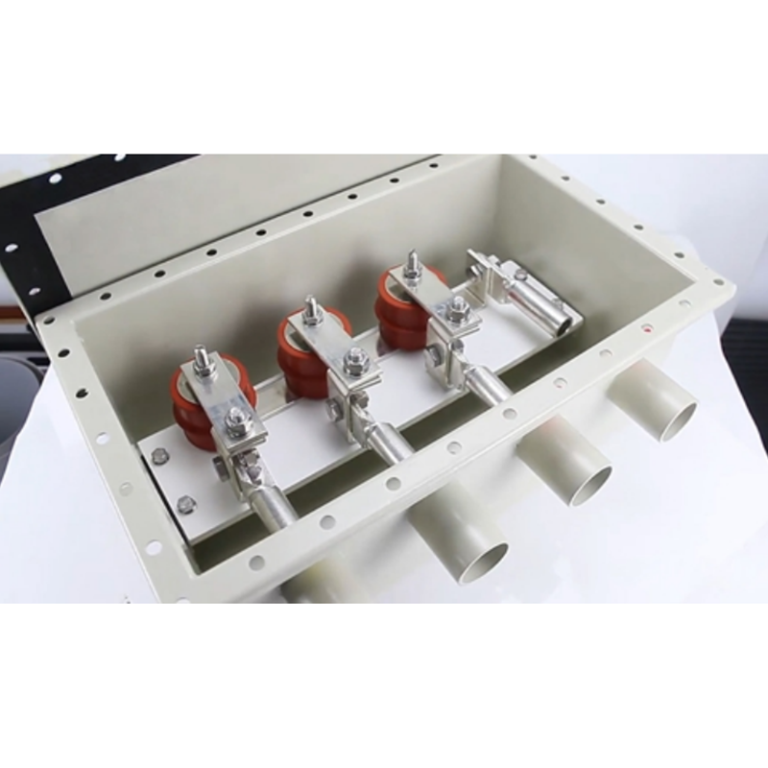

Защитный заземляющий блок служит важным компонентом безопасности в электрических системах среднего и высокого напряжения, обеспечивая интегрированное заземление и защиту от перенапряжений в одном прочном корпусе. Это комплексное решение включает в себя ограничители перенапряжений на основе оксида цинка (ZnO), высоконадежные заземляющие разъемы и элементы мониторинга, которые работают совместно, чтобы безопасно отводить удары молнии, перенапряжения при переключении и токи короткого замыкания на землю, тем самым предотвращая повреждение оборудования и сохраняя целостность системы. Полностью герметичная конструкция и коррозионно-стойкий корпус устройства, доступного в исполнении из нержавеющей стали или инженерного пластика с классом защиты IP68, обеспечивают долгосрочную надежность даже при прямом закапывании или установке в коррозионных, влажных средах. Его усовершенствованная конструкция включает визуальные индикаторы неисправностей и тестовые точки, которые позволяют быстро проверять состояние и проводить техническое обслуживание без нарушения работы системы, а также поддерживает несколько конфигураций заземления, включая одноточечное заземление и перекрестное соединение для коммунальных, промышленных и возобновляемых энергетических проектов.
Разработанный для эксплуатации в экстремальных условиях и обеспечения операционной эффективности, защитный заземляющий блок демонстрирует исключительную долговечность в широком диапазоне температур, предлагая гибкие варианты установки для различных сценариев применения. Модульная архитектура устройства позволяет удовлетворить различные системные требования без ущерба для защитных свойств, а ZnO-ограничители перенапряжения обеспечивают быстрое реагирование на переходные перенапряжения благодаря своим превосходным нелинейным характеристикам. Сочетание прочной конструкции, комплексных функций защиты и удобного в обслуживании дизайна делает его идеальным выбором для обеспечения непрерывной работы системы при значительном снижении затрат на техническое обслуживание в течение всего срока службы в сетях распределения электроэнергии, промышленных комплексах и объектах возобновляемой энергетики, где надежность и безопасность являются первостепенными факторами.
Особенность
● Защитные заземляющие коробки 110 кВ используются в высоковольтных энергосистемах для защиты внешней изоляции трехфазных высоковольтных кабелей от повреждений в результате перенапряжения.
● Внутренний главный защитный элемент продукта — защитник кабельной оболочки BHQ-2. Общая конструкция продукта проста, герметична и надежна.
● Корпус продукта и внутренняя основная конструкция изготовлены из сварной нержавеющей стали, а изолирующие детали обработаны влагозащитным составом.
● Соединители проводников имеют оловянное покрытие и обжимаются болтами, что упрощает установку и облегчает разъединение металлической оболочки кабеля и защитного устройства во время профилактических испытаний.
● Коробка может быть установлена на открытом воздухе и не подвержена воздействию неблагоприятных погодных условий.

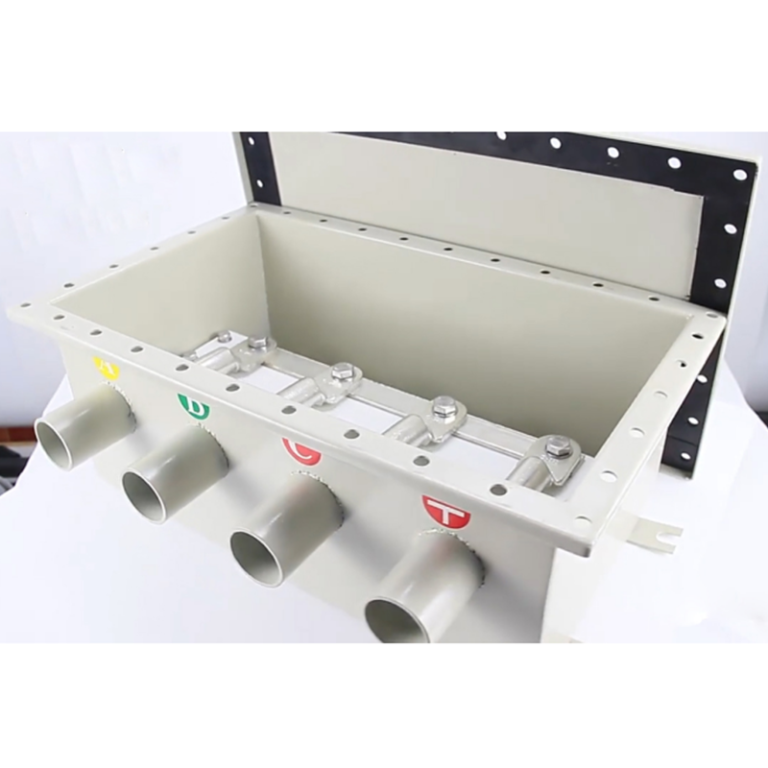

Коробка прямого заземления представляет собой важный элемент инфраструктуры электрических кабелей, специально разработанный для установления и поддержания постоянного соединения с низким сопротивлением между металлическими экранами/оболочками кабелей и заземляющей сеткой. Это специализированное устройство предназначено исключительно для создания надежного пути с низким сопротивлением для токов короткого замыкания и индуцированных напряжений, чтобы они безопасно рассеивались в земле, что отличает его от более сложных защитных заземляющих коробок, в которых используются ограничители перенапряжения. Устройство имеет тщательно спроектированный, полностью герметичный корпус, изготовленный из высококачественных коррозионно-стойких материалов, таких как нержавеющая сталь 304 или армированные волокном инженерные полимеры, что обеспечивает долговечность в сложных условиях эксплуатации. Внутри этого защитного корпуса высокопрочные луженые медные шины, прецизионно изготовленные компрессионные наконечники и специально обработанные заземляющие клеммы работают совместно, обеспечивая исключительную электропроводность и механическую стабильность. Усовершенствованная система соединений коробки поддерживает постоянное давление во всех точках соединения, предотвращая ослабление из-за термоциклирования или вибрации, тем самым гарантируя стабильную электрическую производительность в течение всего срока эксплуатации.
Разработанный для простого развертывания в распределительных сетях, промышленных объектах и установках возобновляемой энергии, блок прямого заземления предлагает полностью не требующее обслуживания решение для одноточечного заземления. Его прочный корпус с классом защиты IP68 обеспечивает полную защиту от проникновения влаги, воздействия химических веществ и физических воздействий, что делает его идеальным для прямого заглубления, установки в колодцы или размещения в других сложных местах. Внедрение этого решения для заземления значительно повышает общую безопасность системы за счет эффективного снижения напряжения прикосновения и уменьшения потенциала шага в кабельных сетях среднего напряжения. Кроме того, оно играет важную роль в минимизации электромагнитных помех, предотвращении циркулирующих токов в оболочке и продлении срока службы кабеля за счет стабилизации напряжения. Простая конструкция устройства исключает необходимость регулярного обслуживания или настройки, а его коррозионно-стойкая конструкция обеспечивает десятилетия надежной работы без ухудшения характеристик, обеспечивая исключительную долгосрочную ценность и надежность для критически важных проектов в области электрической инфраструктуры.
Особенность
● 3-фазная 3-проводная коробка прямого заземления кабельной оболочки 110 кВ подходит для прямого заземления металлической оболочки 3-фазных одноцепных высоковольтных кабелей.
● Внутренний главный защитный элемент продукта — защитный элемент кабельной оболочки BHQ-2, общая конструкция продукта проста, герметизация надежна.
● Корпус изделия и внутренняя основная конструкция изготовлены из сварной нержавеющей стали, а изолирующие детали обработаны влагозащитным составом.
● Соединители проводников имеют оловянное покрытие и обжимаются болтами, что упрощает установку и облегчает разъединение металлической оболочки кабеля и защитного устройства во время профилактического тестирования.
